Ограничители грузоподъемности серии ПС80 являются приборами безопасности и предназначены для установки их на электрические мостовые и козловые краны, а также на другие типы промышленных кранов и подъемные механизмы, грузоподъемностью от 5 до 500 тонн с целью защиты конструкций и механизмов кранов от перегрузки.

Подъемные краны и механизмы оборудуются ОГП ПС80 в соответствии с ПБ-10-382-00 «Правила устройства и безопасной эксплуатации кранов» и РД-10-118-96 «Основные требования безопасности к ограничителям грузоподъемности электрических мостовых и козловых кранов».

ООО «Сила+» разрабатывает и изготавливает ОГП серии ПС80 с цифровым каналом передачи данных в четырех исполнениях, которые зависят от комплектации, состава и конструкции блоков ограничителя. ОГП изготавливаются в климатическом исполнении «У» с категориями размещения узлов 1, 2 и 3 по ГОСТ 15150.

ОГП ПС80 состоит (в базовой комплектации) из одного или нескольких датчиков силы, двух линейных блоков защиты (БЗП), блока логики (БЛ) и блока исполнительных реле (БР).

Для мостовых и козловых кранов ООО «Сила+» разрабатывает и изготавливает тензометрические датчики силы ДСТ следующих типов:

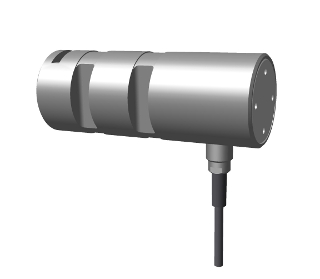

• датчики типа ДСТ-Б1 для установки в месте зачаливания конца грузового каната грузоподъемного механизма;

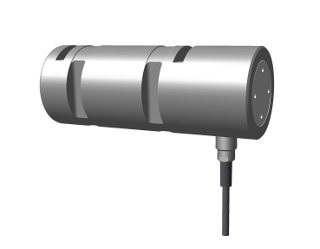

• датчики типа ДСТ-Б2 для установки вместо оси уравнительного (верхнего) блока грузоподъемнного механизма;

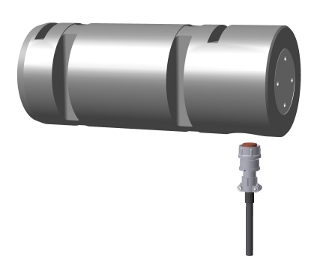

• датчики типа ДСТ-Б3 для установки вместо оси двух и более уравнительных (верхних) блоков грузоподъемнного механизма;

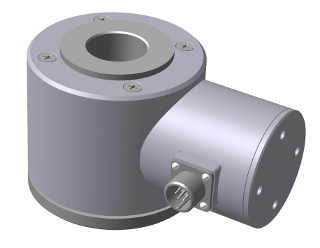

• датчики типа ДСТ-Р2 для установки под корпус опорого подшипника грузового барабана грузоподъемного механизма;

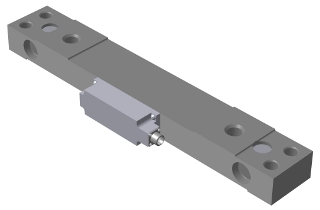

• датчики типа ДСТ-С1 для установки в месте крепления конца грузового каната через тальрепы или тяги.

Датчики типа ДСТ-Б имеют стальной цельнометаллический герметичный корпус, со степенью защиты не ниже IP67. Датчики типа ДСТ-Р2 и ДСТ-С1 имеют стальной составной герметичный корпус, степень защиты которого также не ниже IP67.

Датчики силы разрабатываются и изготавливаются под конкретный кран, поэтому габаритные и присоединительные размеры датчиков определяются конструкцией места их установки.

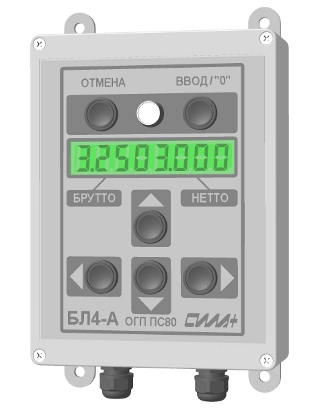

Датчик силы определяет нагрузку на крюк, приведенную к месту установки датчика и выдает сигнал в виде цифрового кода. Блок логики воспринимает сигнал с датчика (датчиков) и формирует сигналы управления двигателем (двигателями) подъемного механизма крана. Блок снабжен информационным восьмиразрядным цифровым дсплеем.

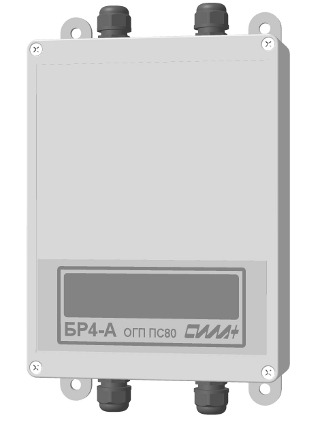

В блоке исполнительных реле размещены разделительный понижающий трансформатор, исполнительные реле и другие вспомогательные элементы. На корпусе блока установлен звуковой оповещатель, который подает предупредительный звуковой сигнал о перегрузке.

Блок логики имеет два предела ограничения, которые настраиваются независимо друг от друга и переключаются по внешнему сигналу. Как правило, этот сигнал поступает от концевых выключателей козлового крана и таким образом он переключает работу ОГП между режимами «в пролете» и «на консоли».

Блок логики ОГП ПС80 также можно настроить на срабатывание ограничителя при чрезмерном ослаблении грузового каната.

Блок логики оснащен многофункциональным регистратором режимов и обеспечивает запоминание режима нагружения грузоподъемных механизмов крана и суммарное время работы всех электроприводов крана с определением продолжительности включений (ПВ) и частоты включений (ЧВ). Обработанная информация хранится в блоке логики и в сжатом виде по вызову отображается на цифровом дисплее. Доступ к информации свободный и она может быть считана c помощью устройства считывания.

Технические характеристики ОГП ПС80:

Напряжение питания, частота тока	~380 В, 50 Гц; ~220 В, 50 Гц;
Потребляемая мощность	не более 15 ВА;
Диапазон нагрузок в месте установки датчиков	от 40 кН до 2000 кН;
Режим работы	непрерывный;
Диапазон рабочих температур	от -40°C до +55°С;
Срок службы	10 лет.

Ограничитель применяется в составе крана в качестве комплектующего изделия.

Установка ограничителей на находящиеся в эксплуатации реконструируемые краны осуществляется по технической документации, разрабатываемой специализированной проектной организацией. Разработку такой документации по отдельному соглашению может выполнить ООО «Сила+»

Монтаж и сдачу ОГП в эксплуатацию производят специализированные организации, имеющие аттестованных специалистов, прошедших подготовку по установке ОГП.

Подробно все вопросы, связанные с заказом, установкой и настройкой ОГП серии ПС80 обсуждаются в пособии «Приборы защиты грузоподъемных машин и механизмов от перегрузок. Ограничители грузоподъемности ОГП серии ПС80 для электрических мостовых и козловых кранов».

Ограничители грузоподъемности для электрических мостовых и козловых кранов серии ПС80 отмечены разнообразными наградами.
