Устройство контроля перегрузки УКП серии ПС70 предназначено для измерения загрузки кабины лифта, и передачи информации о загрузке кабины в систему управления лифтом в соответствии с ПБ 10-558-03 «Правила устройства и безопасной эксплуатации лифтов». УКП выдает релейные сигналы типа «сухой контакт» о наличии человека в кабине (15 кг), о достижении нагрузки 50% и 90% от номинала, а также о перегрузке 110% либо 75 кг сверх номинальной грузоподъемности лифта, на основании которых система управления лифтом может принять решение о разрешении движения лифта, необходимости совершения промежуточной остановки, необходимости нахождения в режиме погрузки и т. д.

УКП серии ПС70 устанавливаются на пассажирские, больничные, грузовые и специальные лифты грузоподъемностью 240; 300; 350 (360); 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000; 5000 кг, а также на специальные лифты, изготовляемые по индивидуальным проектам.

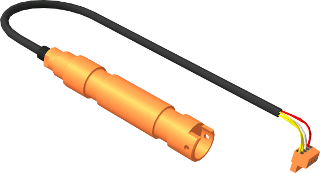

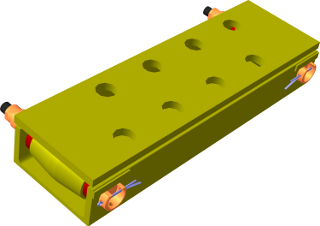

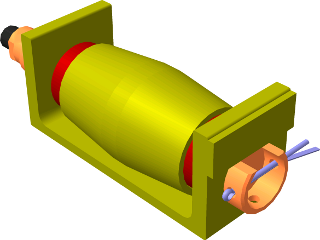

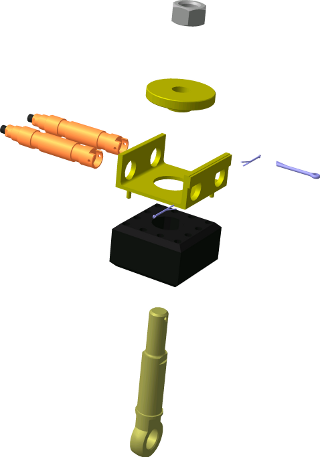

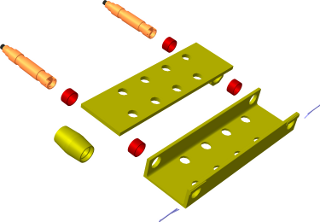

Датчики силы УКП унифицированы по габаритным размерам и устанавливаются под подвижный пол кабины лифта, под купе кабины лифта, в узлы подвески рамы кабины лифта, в узлы зачаливания канатов в машинном отделении и на каркасе кабины лифта, а также в другие места, где на датчик (датчики) силы передается сила, пропорциональная массе взвешиваемого груза за счет применения соответствующих узлов для их установки в конструкциях лифтов. Указанные узлы являются частью конструкции соответствующего узла лифта и их конструкция согласовывается с изготовителем УКП. В зависимости от модификации УКП обеспечивает выдачу релейных сигналов или кодовый сигнал о весе груза, находящегося в кабине лифта.

По желанию заказчика УКП может быть оснащен аналоговым или цифровым выходом, который может быть использован для передачи информации о загрузке кабины лифта (в процентах от номинала или в килограммах). Система управления лифтом может использовать этот сигнал для более точного управления приводом лифтовой машины. Например, в настоящее время для ОАО «МЭЛ» серийно выпускается специальная версия блока логики, которая оснащена цифровым интерфейсом подключения к шине системы управления лифтом «СУЛ».

По желанию заказчика УКП также может быть оснащено жидкокристаллическим или светодиодным дисплеем для отображения информации о загрузке кабины лифта.

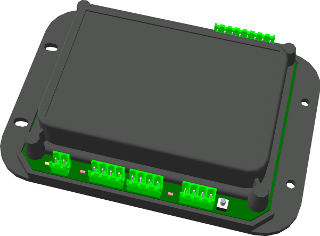

УКП состоит из одного или двух (в зависимости от способа и места установки) датчиков силы и блока логики. Вес кабины лифта с пассажирами воспринимается датчиком (датчиками) силы, преобразуется в электрический сигнал, усиливается, передается по проводам в блок логики, и оцифровывается. Если датчиков силы несколько, их показания (оцифрованные и переведенные в килограммы) суммируются. Далее из измеренного веса кабины с грузом вычитается вес пустой кабины, и результат сравнивается с заданными порогами.

Гарантийный срок на УКП составляет 18 месяцев со дня его установки на лифт, но не более 36 месяцев со дня изготовления.

УКП серии ПС70 производится серийно. Нашими постоянными заказчиками являются такие предприятия, как ОАО «Щербинский лифтостроительный завод», ОАО «Карачаровский механический завод», ОАО «МЭЛ».

Руководство по эксплуатации УКП серии ПС70 можно скачать в разделе «Литература».
