Грузоподъемные машины и механизмы во время работы могут представлять опасность для обслуживающего персонала и пассажиров, находящихся в зоне их действия. В связи с повышенной опасностью использования подъемных устройств на них устанавливают специальные приборы безопасности. К таким приборам относятся:

• ограничители предельного груза (ОПГ);
• устройства контроля перегрузки (УКП);
• ограничители грузоподъемности (ОГП).

ОПГ, УКП и ОГП являются приборами защиты грузоподъемных машин и механизмов от перегрузок, применение которых исключает возожность подъема или перемещения сверхнормативных грузов. Особенность работы этих приборов основана на сравнении действительной и допускаемой нагрузок на подъемное устройство и запрещении подъема или перемещения груза в случае превышения допускаемой нагрузки.

Ограничители предельного груза, предназначенные для защиты подъемников и вышек от перегрузки, должны соответствовать требованиям «Правил устройства и безопасной эксплуатации подъемников (вышек) ПБ-10-256-98». В функцию ОПГ входят подача предупредительного сигнала при достижении номинальной нагрузки и выдача релейного сигнала на запрещение движений подъемного устройства при превышении номинальной нагрузки.

Датчик силы ОПГ устанавливается в узел крепления люльки к верхнему колену стрелы подъемника или к верхней секции телескопа вышки. Датчик встраивается в специально подготовенное место, где на него действует нагрузка от люльки и находящегося в ней груза. Для подъемников и вышек, находящихся в эксплуатации и не оборудованных ОПГ, но требующих установку ограничителя, необходима доработка узла крепления люльки.

Размещение датчика силы типа ДСТ-К-ПС60Д в узле крепления люльки к стреле подъемника

ООО «Сила+» иготавливает ОПГ серии ПС60Д, имеющие двухуровневую защиту от перегрузки и предназначеные для подъемников и вышек грузоподъемностью от 120 до 500 кг. Благодаря универсальной конструкции ОПГ ПС60Д могут быть оборудованы большинство типов подъемников, включая двухлюлечные.

Устройства контроля перегрузки предназначены для определения загрузки кабины лифта, и передачи информации о загрузке кабины в систему управления лифтом в соответствии с ПБ 10-558-03 «Правила устройства и безопасной эксплуатации лифтов». К таким системам относятся УКП серии ПС70.

УКП серии ПС70 устанавливаются на пассажирские, больничные, грузовые и специальные лифты грузоподъемностью 240; 300; 350 (360); 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000; 5000 кг, а также на специальные лифты, изготовляемые по индивидуальным проектам.

Схема установки датчика силы УКП ПС70

Применение ОГП регламентировано ПБ-10-382-00 «Правила устройства и безопасной эксплуатации кранов» и РД-10-118-96 «Основные требования безопасности к ограничителям грузоподъемности электрических мостовых и козловых кранов».

ОГП осуществляет защиту конструкций и механизмов мостовых и козловых кранов от перегрузки за счет регулирования скорости подъема груза, и отключения привода грузоподъемного механизма при нагрузке от 100% до 115% от номинала, указанного в паспорте крана, при этом исключается отрыв от основания груза, масса которого равна или превышает 125% грузоподъемности, указанной в паспорте крана.

В соответствии с РД 10-118-96 ограничителями грузоподъемности должны быть оснащены новые и находящиеся в эксплуатации электрические мостовые и козловые краны всех типов. Кроме того, основаниями для установки ОГП являются:

• ограничение грузоподъемности крана по сравнению с указанной в паспорте предприятия-изготовителя, в том числе при продлении срока эксплуатации;
• ремонт несущих металлоконструкций крана с применением сварки;
• рекомендации комиссии, проводившей очередное или внеочередное обследование, на основании анализа технического состояния крана и характера его эксплуатации;
• требование органов Гостехнадзора России на основании анализа технического состояния крана и характера его эксплуатации.

В настоящее время ООО «Сила+» производит ОГП серии ПС80, предназначенные для установки на электрические мостовые и козловые краны грузоподъемностью от 5 до 500 тонн. ОГП изготавливаются в соответствии с техническими условиями ТУ 3552-005-42747411-07 «Ограничители грузоподъемности серии ПС80 для электрических мостовых и козловых кранов».

ООО «Сила+» выполняет разработку и изготовление ОГП по индивидуальным заказам в соответствии с проектом реконструкции крана и с учетом его конструктивных особенностей. ОГП, изготовленный по индивидуальному заказу, входит состав крана как комплектующее изделие.

ОГП серии ПС80 с цифровым каналом передачи данных изготавливается в четырех исполнениях — в зависимости от компектации и конструкции блоков.

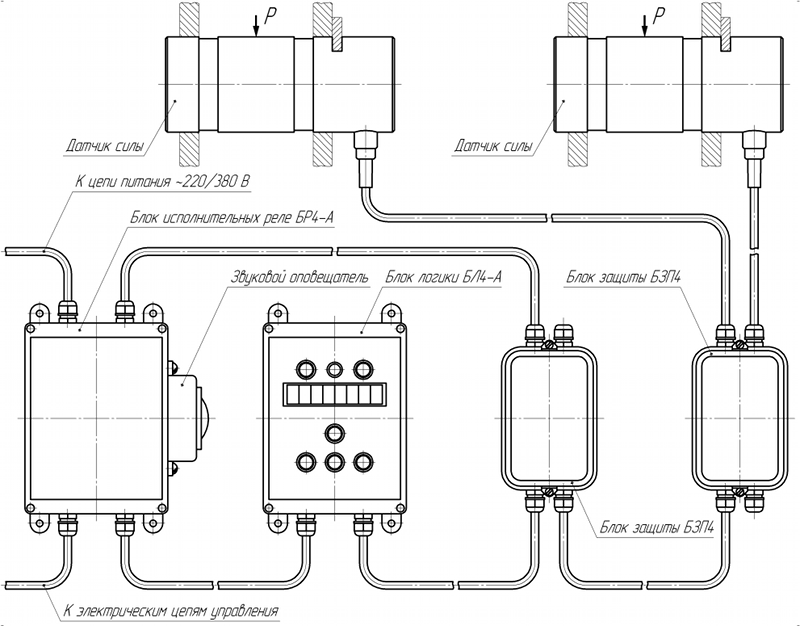

Состав ОГП серии ПС80 (базовое исполнение)

ООО «Сила+» предлагает ряд типовых конструкций датчиков силы. Датчики разработаны для установки их на кран в местах, несущих нагрузку, пропорциональную нагрузке на крюке. Примеры установки датчиков показаны на рисунках, приведенных ниже.

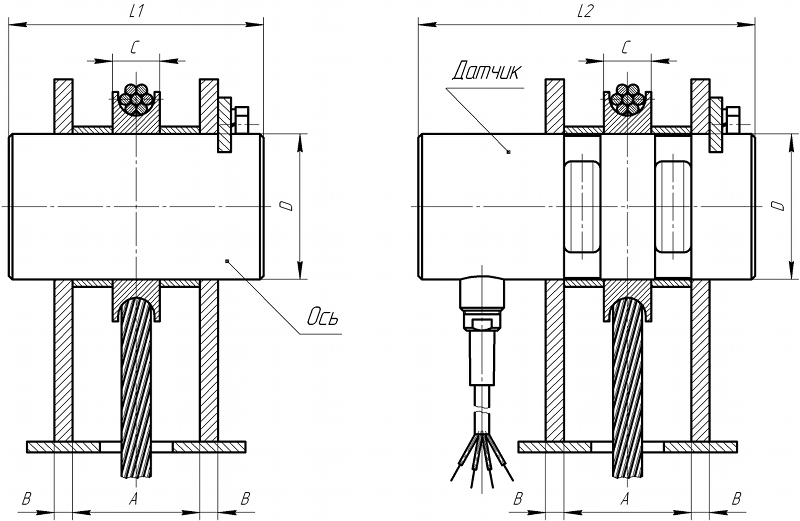

Датчик силы типа ДСТ-Б1 в месте крепления (зачаливания) конца грузового каната

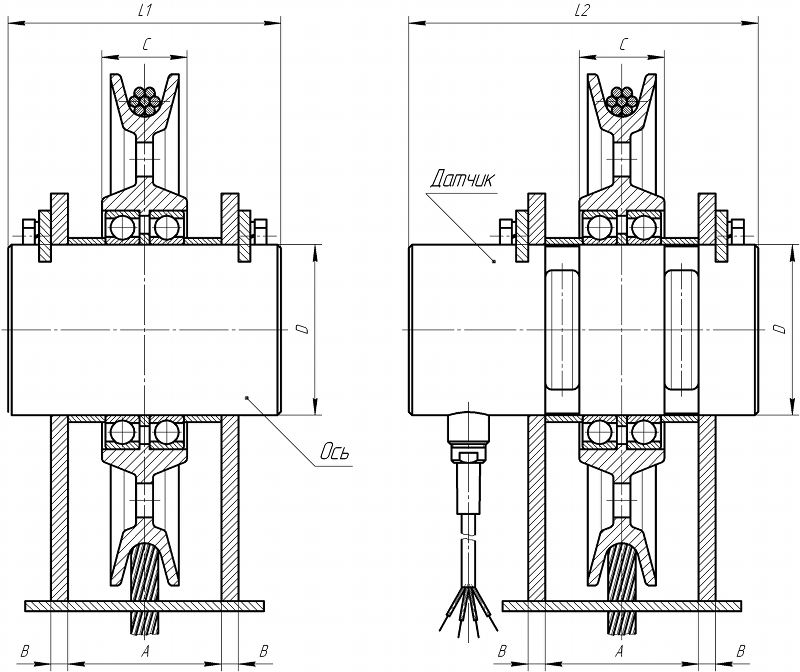

Датчик силы типа ДСТ-Б2 вместо оси уравнительного (верхнего) блока

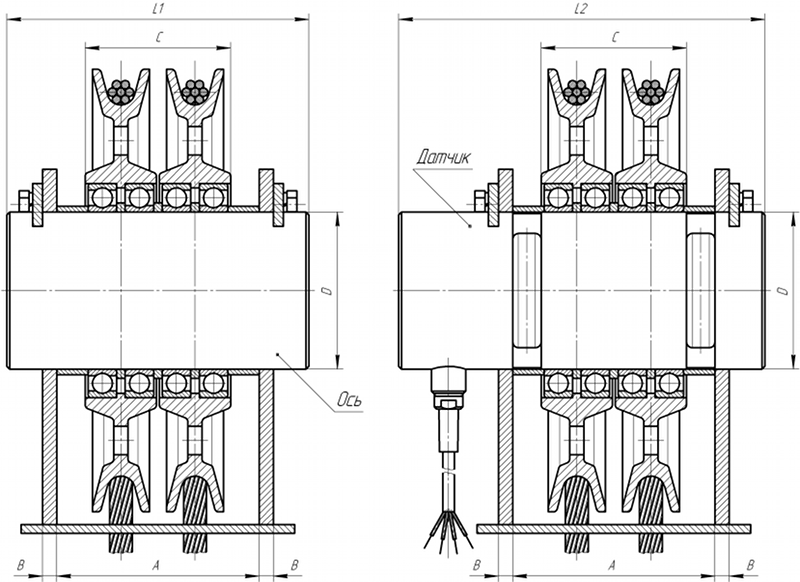

Датчик силы типа ДСТ-Б3 вместо оси двух и более уравнительных (верхних) блоков

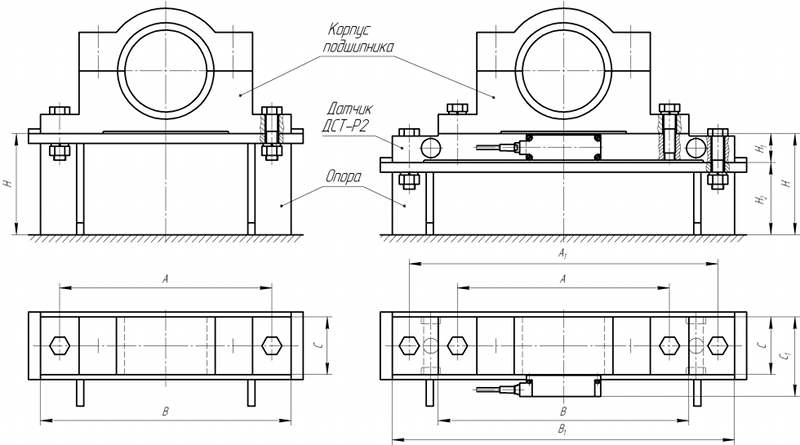

Датчик силы типа ДСТ-Р2 под корпус подшипника грузового барабана

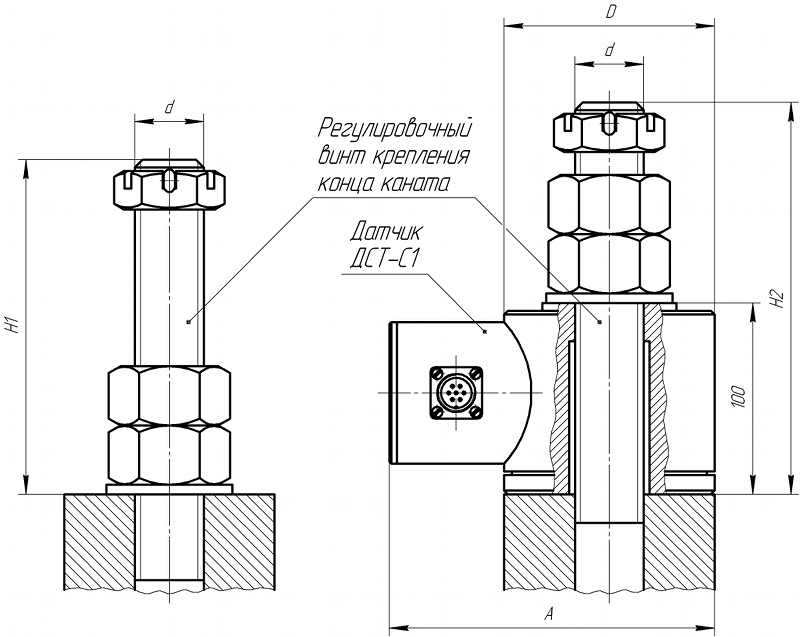

Датчик силы типа ДСТ-С1 в месте крепления конца грузового каната

Датчики силы разрабатываются и изготавливаются под конкретный кран с учетом места их установки, конструкции места установки и приведенной нагрузки на датчик.

Более полную информацию по приборам защиты грузоподъемных машин и механизмов от перегрузок можно найти в пособиях и руководствах, которые можно скачать со страницы «Литература».
