Глава 4. Просмотр протокола

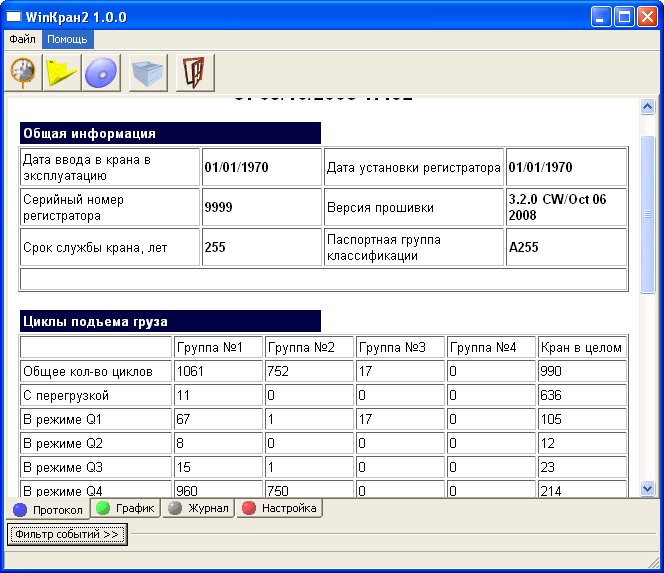

Окно просмотра протокола доступно при нажатии левой кнопкой мыши на закладку «Протокол» Оно выглядит следующим образом:

В блоке общей информации показываются записи, идентифицирующие кран. Эта информация вносится в регистратор при настройке или на заводе.

В блоке циклов подъема груза указаны счетчики цикла по отдельности для каждого подъема, а также для крана в целом. Важно отметить, что информация для крана в целом — это не просто сумма показателей всех групп. Эта статистика считается отдельно, точно так же, как и для каждой группы по отдельности, согласно настройкам регистратора.

Коэффициент распределения нагрузок Кр рассчитывается как сумма кубов относительных нагрузок по всем циклам нагружения крана. Режим нагружения Q определяется по следующей таблице:

Таблица 4.1. Определение режима нагружения Q

Диапазон значений КрРежим нагружения Q
<0.125Q1 — легкий
от 0.125 до 0.250Q2 — умеренный
от 0.250 до 0.500Q3 — тяжелый
>0.500Q4 — весьма тяжелый


Оценочное число циклов N — это число циклов, которое совершит кран, если до конца своего нормативного срока службы будет работать в среднем в том же режиме, что и до этого. Класс использования U определяется по следующей таблице:

Таблица 4.2. Определение класса использования U

Диапазон значений NрКласс использования U
до 1.6·104U0
до 3.2·104U1
до 6.3·104U2
до 1.25·105U3
до 2.5·105U4
до 5.0·105U5
до 1.0·106U6
до 2.0·106U7
до 4.0·106U8
свыше 4.0·106U9


Группа классификации A определяется по следующей таблице:

Таблица 4.3. Определение группы классификации A

 U0U1U2U3U4U5U6U7U8U9
Q1A1A1A1A2A3A4A5A6A7A8
Q2A1A1A2A3A4A5A6A7A8A8
Q3A1A2A3A4A5A6A7A8A8A8
Q3A2A3A4A5A6A7A8A8A8A8


Использованный ресурс крана определяется следующим образом: зная реальный режим нагружения Q и паспортную группу классификации A, по таблице Таблица 4.3, «Определение группы классификации A» можно определить максимально допустимое количество рабочих циклов U. Отношение реального количества циклов подъема груза к определенному по таблице и даст искомый использованный ресурс крана.

Группа классификации механизма T определяется по оценочному времени работы механизма, если до конца нормативного срока службы крана он будет работать в среднем в том же режиме, что и до этого, по следующей таблице:

Таблица 4.4. Определение группы классификации механизма T

Диапазон оценочного времени работы механизма в часахГруппа классификации T
до 200T0
до 400T1
до 800T2
до 1600T3
до 3200T4
до 6300T5
до 12500T6
до 25000T7
до 50000T8
свыше 50000T9


Число включений (ЧВ) для каждого механизма определяется как простой счетчик числа включений этого механизма за последний час работы крана.

Продолжительность включений (ПВ) для каждого механизма представляет собой время работы механизма крана, отображенное в секундах и процентах, за последний час работы крана.

Все остальные данные в отчете представляют из себя простые счетчики.

Журнал событий можно распечатать, выбрав пункт меню Файл -> Распечатать.
