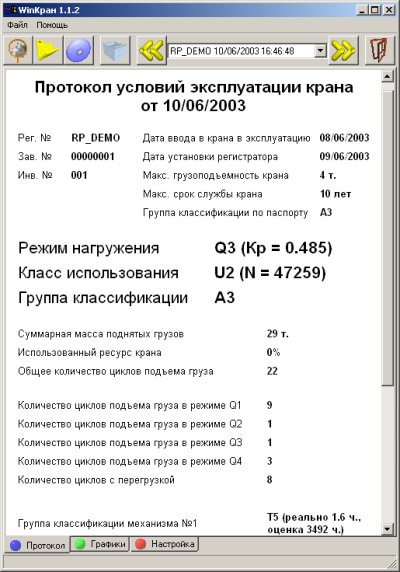

После считывания данных из регистратора главное окно программы будет выглядеть так:
В окно отчета всегда можно переключиться, нажав на закладку с надписью Протокол. Выбор крана, отчет по которому должен быть выведен на экран, осуществляется нажатием на желтые стрелки или выбором крана из списка. Краны в списке идентифицируются по их регистрационному номеру (на примере - «RP_DEMO») и дате/времени считывания информации.
Верхний блок информации (поля Рег. №, Зав. №, Инв. №, Дата ввода крана в эксплуатацию, Дата установки регистратора, Макс. грузополъемность крана, Макс. срок службы крана, Группа классификации по паспорту) — это статическая информация, которая записывается в регистратор при установке и используется для идентификации крана и расчетов других параметров.
Коэффициент распределения нагрузок Кр рассчитывается как сумма кубов относительных нагрузок по всем циклам нагружения крана. Режим нагружения Q определяется по следующей таблице:
Таблица 3.1. Определение режима нагружения Q
| Диапазон значений Кр | Режим нагружения Q |
|---|---|
| <0.125 | Q1 — легкий |
| от 0.125 до 0.250 | Q2 — умеренный |
| от 0.250 до 0.500 | Q3 — тяжелый |
| >0.500 | Q4 — весьма тяжелый |
Оценочное число циклов N — это число циклов, которое совершит кран, если до конца своего нормативного срока службы будет работать в среднем в том же режиме, что и до этого. Класс использования U определяется по следующей таблице:
Таблица 3.2. Определение класса использования U
| Диапазон значений Nр | Класс использования U |
|---|---|
| до 1.6·104 | U0 |
| до 3.2·104 | U1 |
| до 6.3·104 | U2 |
| до 1.25·105 | U3 |
| до 2.5·105 | U4 |
| до 5.0·105 | U5 |
| до 1.0·106 | U6 |
| до 2.0·106 | U7 |
| до 4.0·106 | U8 |
| свыше 4.0·106 | U9 |
Группа классификации A определяется по следующей таблице:
Таблица 3.3. Определение группы классификации A
| U0 | U1 | U2 | U3 | U4 | U5 | U6 | U7 | U8 | U9 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Q1 | A1 | A1 | A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 |
| Q2 | A1 | A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A8 |
| Q3 | A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A8 | A8 |
| Q3 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A8 | A8 | A8 |
Использованный ресурс крана определяется следующим образом: зная реальный режим нагружения Q и паспортную группу классификации A, по таблице Таблица 3.3, «Определение группы классификации A» можно определить максимально допустимое количество рабочих циклов U. Отношение реального количества циклов подъема груза к определенному по таблице и даст искомый использованный ресурс крана.
Группа классификации механизма T определяется по оценочному времени работы механизма, если до конца нормативного срока службы крана он будет работать в среднем в том же режиме, что и до этого, по следующей таблице:
Таблица 3.4. Определение группы классификации механизма T
| Диапазон оценочного времени работы механизма в часах | Группа классификации T |
|---|---|
| до 200 | T0 |
| до 400 | T1 |
| до 800 | T2 |
| до 1600 | T3 |
| до 3200 | T4 |
| до 6300 | T5 |
| до 12500 | T6 |
| до 25000 | T7 |
| до 50000 | T8 |
| свыше 50000 | T9 |
Число включений (ЧВ) для каждого механизма определяется как простой счетчик числа включений этого механизма за последний час работы крана.
Продолжительность включений (ПВ) для каждого механизма представляет собой время работы механизма крана, отображенное в секундах и процентах, за последний час работы крана.
Все остальные данные в отчете представляют из себя простые счетчики.
