Считывание данных из регистратора параметров производится с помощью устройства считывания. Устройство считывания подключается к регистратору параметров с помощью 10-жильного шлейфа, а к компьютеру — к порту USB стандартным кабелем.
Устройство считывания обладает собственным запоминающим устройством. Переписать содержимое памяти регистратора в устройство считывания можно, подключив устройство к регистратору параметров, и нажав кнопку. В процессе считывания красный светодиод будет часто мигать. Когда красный светодиод погаснет — это значит, что считывание данных завершилось успешно. Если красный светодиод не моргает, а горит постоянно — это означает, что в процессе считывания данных произошла ошибка. Процесс переписывания данных из памяти регистратора в память устройства считывания занимает около 4-х минут.
После переписывания данных из регистратора в память устройства считывания, его можно отключить от регистратора и потом подключить к компьютеру, данные будут считаны из памяти устройства считывания.
Можно также подключить устройство считывания одновременно и к регистратору параметров, и к компьютеру, тогда считывание данных будет происходить напрямую из памяти регистратора. В случае такого способа подключение будет также возможно изменять некоторые настройки в памяти регистратора.
После подключения устройства считывания к компьютеру можно произвести считывание данных с помощью выполнения следующих действий:
- запустить программу WinКран2;
-

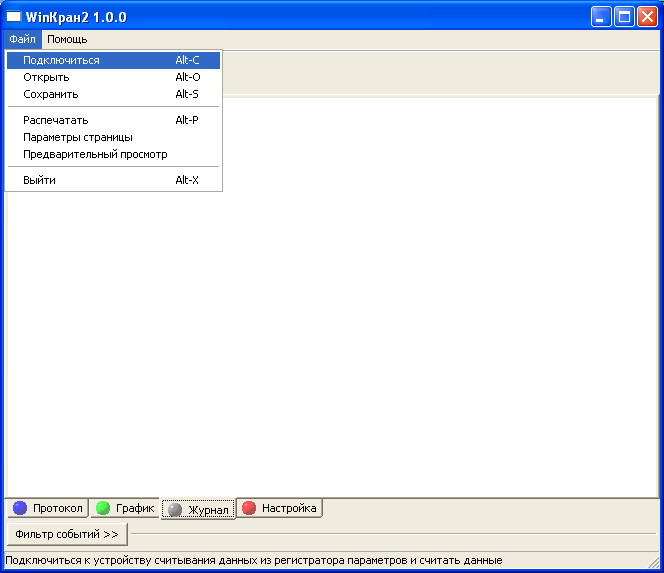

выбрать пункт меню Файл -> Подключиться;
- в появившемся стандартном диалоговом окне выбора файла выбрать существующий файл или ввести имя нового файла. В этот файл будет записана информация, считання из памяти устройства считывания или непосредственно регистратора параметров. Важно учесть, что для ускорения считывания программа поблочно сверяет содержимое указанного файла и содержимое регистратора параметра, и реально считывает только изменившуюся информацию. Поскольку объем памяти регистратора достаточно велик — это позволяет увеличить скорость считывания почти в 3 раза, в случае, если информация в регистраторе параметров изменилась мало. Поэтому рекомендуется данные для каждого крана хранить отдельно в своем файле, особенно если считывание информации из регистраторов параметров производится относительно часто.
-

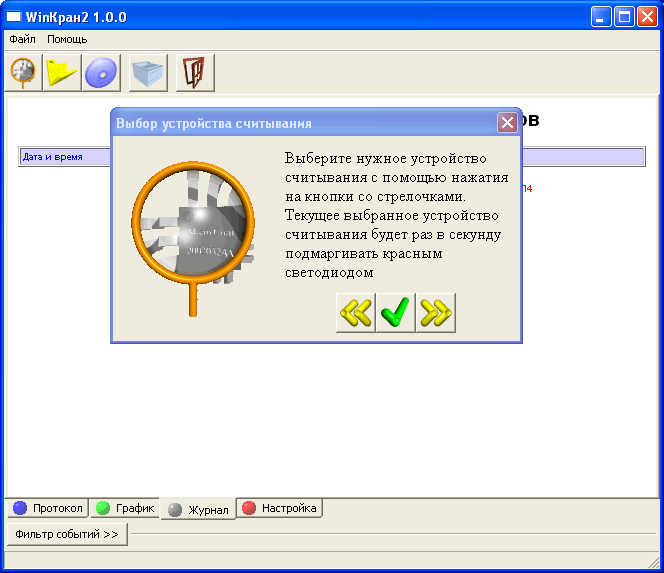

в случае, если к компьютеру одновременно подключено несколько устройств
считывания, на экране появится окно следующего вида:
С помощью кнопок со стрелочками еобходимо выбрать конкретное устройство, из которого будет произведено считывание данных, и нажать кнопку с галочкой. Текущее выбранное устройство будет раз в секунду мигать красным светодиодом. В случае, если к компьютеру было подключено только одно устройство считывания, это окно не появится.
-

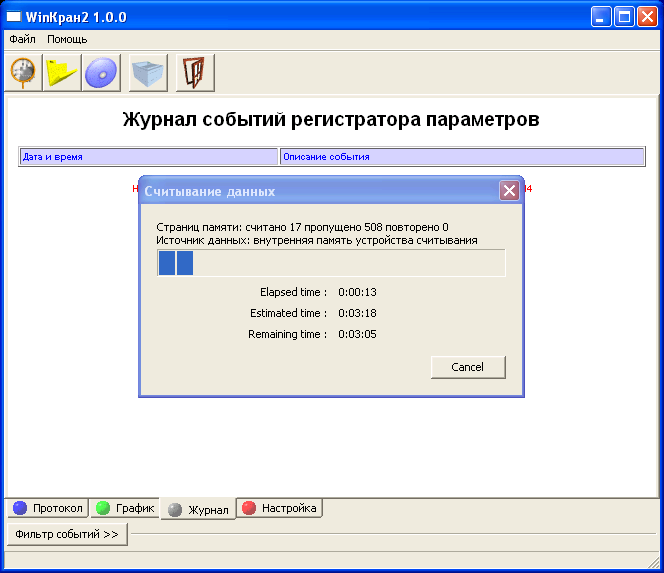

начинается процесс считывания данных, при этом появляется окно следующего вида:
В нем указано, сколько страниц памяти регистратора было реально считано, сколько было пропущено из-за того, что они не изменились с момента предыдущего считывания, и сколько страниц было прочитано неправильно, и перечитано еще раз. Программа автоматически определяет, подключено ли устройство считывания к регистратору параметров, или нет, и в первом случае программа автоматически будет считывать данные из памяти регистратора, а не из памяти устройства считывания. Источник данных, используемый в процессе считывания, указан во второй строке окна. Также указано, сколько времени ориентировочно еще будет происходить считывание данных.
- В случае успешного окончания процесса считывания данных программа сообщает об этом, и обновляет файл на диске новыми данными. На этом процедура считывания данных завершается.
